1. Зачем нужны насосы и где здесь консольные
Насос — это сердце любой гидравлической системы. Он сообщает жидкости энергию и заставляет её двигаться: подаёт воду в водопровод, гоняет теплоноситель по контуру отопления, перекачивает технологические среды на производстве, поднимает воду из реки на поле. Среди десятков конструкций центробежные насосы — самые массовые, а внутри них консольные занимают особое место: это рабочая лошадка водоснабжения, ЖКХ, промышленности, орошения и пожаротушения.
Популярность объясняется простой формулой: минимум деталей, предсказуемое поведение, лёгкий доступ к узлам и ремонтопригодность. Консольный насос можно разобрать и обслужить, не снимая корпус с трубопровода и не трогая двигатель, — это и есть его главный практический козырь.
2. Принцип действия центробежного насоса
Представьте, что вы быстро размешиваете чай ложкой: жидкость отбрасывается от центра к стенкам стакана. Ровно это и делает центробежный насос, только вместо ложки внутри корпуса вращается рабочее колесо с лопатками.
Жидкость поступает в центр вращающегося колеса. Лопатки захватывают её и под действием центробежной силы разгоняют от центра к периферии. На выходе из колеса поток обладает высокой скоростью, но небольшим давлением. Дальше он попадает в расширяющийся спиральный канал корпуса — улитку (волюту), где сечение постепенно растёт, поток тормозится, и кинетическая энергия преобразуется в давление (напор). Так насос без поршней и клапанов, одним лишь вращением, создаёт непрерывный поток.
3. Что такое консольный насос
Консольный насос — это горизонтальный одноступенчатый центробежный насос, у которого рабочее колесо закреплено на конце вала, опирающегося на подшипники только с одной стороны. Колесо как бы «висит» на свободном конце вала — в консоли. Отсюда и название.
Хорошая аналогия — балкон без подпорок: он выступает из стены и держится только за счёт жёсткой заделки с одной стороны. Так и вал консольного насоса работает устойчиво, пока не превышена нагрузка и колесо не слишком тяжёлое. Подшипниковый узел вынесен в отдельный кронштейн, а корпус (улитка) с всасывающим патрубком закрывает колесо со стороны консоли.
Ключевое следствие такой схемы: чтобы добраться до колеса и уплотнения, достаточно снять крышку корпуса — двигатель, подшипники и трубопровод остаются на месте. Это конструкция «back pull-out», ради которой консольные насосы и любят в эксплуатации.
Чем консольный отличается от похожих конструкций
- Консольный (тип К) — насос и двигатель стоят раздельно на общей раме и соединяются муфтой. Вал у насоса собственный.
- Моноблочный (тип КМ) — у насоса нет своего вала и подшипников: колесо насажено прямо на вал электродвигателя. Компактнее и дешевле, но ремонтопригодность ниже.
- Линейный «ин-лайн» (тип КМЛ) — всасывающий и напорный патрубки на одной оси, насос врезается прямо в трубу. Удобно в тесных насосных и для отопления.
4. Устройство и основные узлы
Несмотря на простоту, консольный насос — это набор тщательно согласованных деталей.
Корпус (улитка)
Основа насоса. Формирует спиральный канал, который принимает поток с колеса, плавно тормозит его и превращает скорость в давление. К корпусу подходят всасывающий (осевой) и напорный (тангенциальный) патрубки. В нижней точке — пробка для слива, в верхней — отверстие для заливки и выпуска воздуха.
Рабочее колесо
Деталь, которая сообщает жидкости энергию. Тип колеса подбирают под характер среды:
| Тип колеса | Конструкция | Для чего |
|---|---|---|
| Закрытое | Лопатки между двумя дисками | Чистая вода, максимальный КПД и напор |
| Полуоткрытое | Один диск, лопатки открыты с одной стороны | Слабозагрязнённые жидкости, лёгкие взвеси |
| Открытое | Лопатки без дисков | Загрязнённые среды, волокна, твёрдые включения |
Вал и подшипники
Вал передаёт вращение от двигателя на колесо и опирается на два подшипника с одной стороны, а колесо сидит на свободном (консольном) конце. Из-за одностороннего опирания вал испытывает изгибающий момент, поэтому его делают с запасом по жёсткости, а подшипники рассчитывают на радиальную и осевую нагрузку.
Уплотнение вала
В месте выхода вала из корпуса нужно не дать жидкости течь наружу — это самый ответственный с точки зрения надёжности узел:
| Тип уплотнения | Особенности | Применение |
|---|---|---|
| Сальниковое (набивка) | Дешёвое, ремонтопригодное, допускает лёгкую капельную протечку | Вода, неответственные системы, абразив |
| Торцевое (механическое) | Герметичнее, требует чистой смазки | Большинство современных насосов, ЖКХ, промышленность |
| Двойное торцевое / с затворной жидкостью | Полная герметизация, защита от утечки опасной среды | Химия, нефтепродукты, токсичные жидкости |
| Магнитная муфта (бессальниковые) | Вала наружу нет вообще — герметичность 100% | Особо опасные и летучие среды |
Опорная плита, лапы и кронштейн
Насос и двигатель монтируют на общей жёсткой раме, которую крепят к фундаменту. Жёсткость рамы и качество фундамента напрямую влияют на вибрацию и срок службы подшипников и уплотнений.
Электродвигатель и муфта
Привод — обычно асинхронный электродвигатель. С валом насоса он соединяется упругой муфтой, которая передаёт крутящий момент и сглаживает небольшие несоосности. Точность центровки «насос–двигатель» — один из главных факторов долговечности.
5. Материалы изготовления
Материал подбирают под среду, температуру и наличие абразива/химии. Ошибка здесь — частая причина преждевременного выхода насоса из строя.
| Материал корпуса/колеса | Среда | Комментарий |
|---|---|---|
| Серый/высокопрочный чугун | Чистая и техническая вода, теплоноситель до ~105 °C | Базовое и самое дешёвое исполнение К/КМ |
| Бронза / чугун с бронзовым колесом | Горячая вода, морская вода, мягкая коррозия | Лучше стойкость к коррозии и кавитации |
| Нержавеющая сталь (AISI 304/316) | Пищевые среды, агрессивная вода, химия | Гигиеничность, коррозионная стойкость |
| Хромистый чугун, дуплекс | Абразивные пульпы, кислоты | Износо- и химстойкие специсполнения |
6. Классификация и типы
Центробежные насосы классифицируют по нескольким признакам, и консольные занимают вполне определённую клетку в этой таблице.
- По числу ступеней: одноступенчатые (одно колесо — это и есть консольные) и многоступенчатые (несколько колёс для большого напора).
- По положению вала: горизонтальные (консольные) и вертикальные.
- По способу установки: поверхностные и погружные.
- По соединению с двигателем: с собственным валом и муфтой (К) или моноблочные на валу двигателя (КМ).
| Тип | Расшифровка | Особенность |
|---|---|---|
| К | Консольный горизонтальный | Отдельный насос + двигатель на раме, муфта |
| КМ | Моноблочный горизонтальный | Колесо на валу двигателя, компактно |
| КМП | Моноблочный повысительный | Для повышенного давления на входе |
| КМЛ | Моноблочный линейный вертикальный | Патрубки на одной оси, врезка в трубу |
7. Маркировка и стандарты
Базовый документ для консольных водяных насосов в России и СНГ — ГОСТ 22247-96 «Насосы центробежные консольные для воды. Основные параметры и размеры. Требования безопасности. Методы контроля». Международные аналоги, по которым строят присоединительные и габаритные размеры, — ISO 2858 (обозначение, номинальная рабочая точка и размеры консольных насосов на 16 бар) и ISO 5199 (технические требования, ресурс подшипников, вибрация).
Как читать обозначение
Разберём типовую маркировку на примере К 80-65-160:
| Элемент | Значение |
|---|---|
| К | тип — консольный (КМ — моноблочный и т. д.) |
| 80 | диаметр всасывающего патрубка, мм |
| 65 | диаметр напорного патрубка, мм |
| 160 | номинальный диаметр рабочего колеса, мм |
Для модели К 80-65-160 номинальные параметры: подача ≈ 50 м³/ч, напор ≈ 32 м, мощность 7,5 кВт, частота вращения 2900 об/мин, допустимый кавитационный запас ≈ 4,0 м, КПД около 72 %.
8. Гидравлические характеристики
Чтобы насос «подошёл» к системе, нужно понимать четыре базовых параметра и связывающие их кривые.
| Параметр | Обозначение | Смысл |
|---|---|---|
| Подача | Q, м³/ч (л/с) | Объём жидкости в единицу времени |
| Напор | H, м | Энергия, сообщаемая жидкости, в метрах столба |
| Мощность | N, кВт | Потребляемая мощность на валу |
| КПД | η, % | Доля энергии, ушедшей в полезный напор |

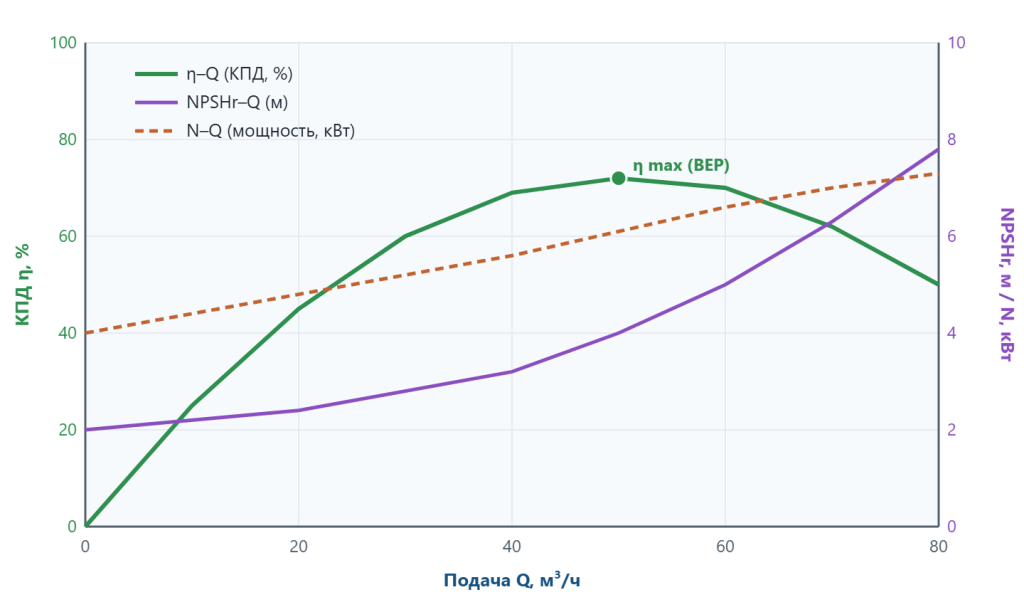

Характеристические кривые
- H–Q (напор–подача): с ростом расхода напор обычно падает. «Паспорт» насоса.
- N–Q (мощность–подача): у консольных насосов мощность растёт с расходом — отсюда правило пуска на прикрытую задвижку.
- η–Q (КПД–подача): имеет максимум — это лучшая рабочая зона (BEP).
- NPSHr–Q (требуемый кавитационный запас): растёт с подачей; нужен для проверки на кавитацию.

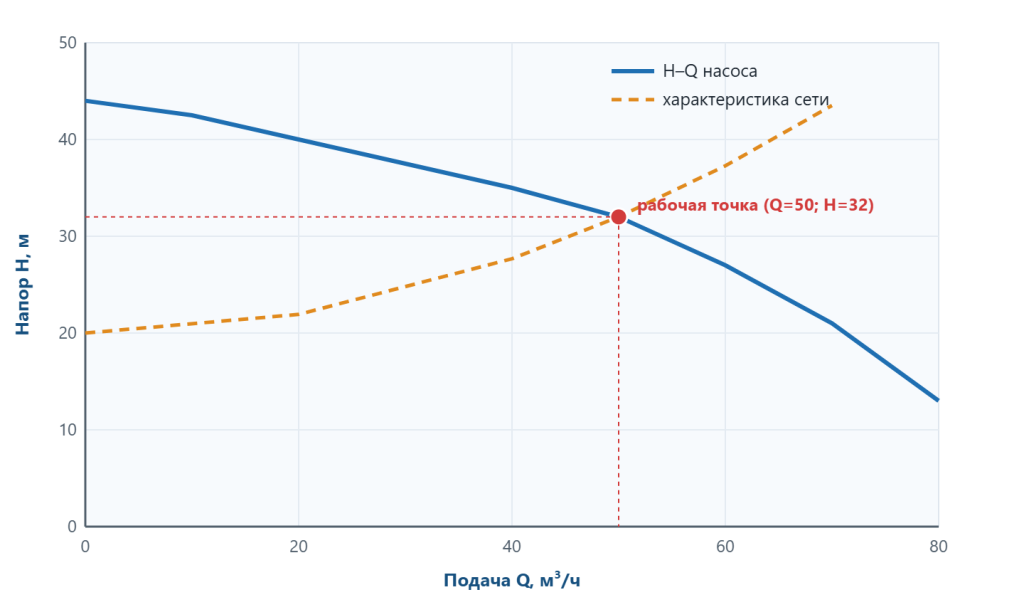

Рабочая точка
Реальный режим определяется не только насосом, но и системой. Если наложить характеристику сети (как растут потери напора с расходом) на кривую H–Q насоса, точка их пересечения и есть рабочая точка. Её нужно держать в зоне максимального КПД (обычно 80–110 % от подачи BEP).
Регулируют рабочую точку тремя способами: дросселированием задвижкой (просто, но неэкономично), частотным преобразователем (меняем обороты — самый энергоэффективный путь) и правильным изначальным подбором или обточкой колеса.
9. Кавитация и кавитационный запас (NPSH)
Это тема, которую чаще всего пропускают, — и зря: кавитация разрушает насосы быстрее всего.
Кавитация — это вскипание жидкости на входе в колесо, когда местное давление падает ниже давления насыщенных паров. Пузырьки пара уносятся в зону высокого давления и схлопываются с микроударами по металлу. Признаки: характерный треск «как будто перекачивается гравий», падение напора и подачи, вибрация, выкрашивание (питтинг) на лопатках.
NPSH: запас против кавитации
Чтобы кавитации не было, фактический запас на всасывании (NPSHa, available — то, что даёт система) должен превышать требуемый насосом (NPSHr, required — из паспорта) с запасом не менее 0,5 м:
Доступный кавитационный запас считают так:
где Pатм — атмосферное давление, Pпара — давление насыщенных паров при рабочей температуре, Hгеом — геометрическая высота (плюс при подпоре, минус при всасывании сверху вниз), ΔHвс — потери во всасывающей линии.
9. Законы подобия и частотное регулирование
Когда насос работает на разных оборотах (например, с частотным преобразователем) или у него обточено колесо, характеристики пересчитывают по законам подобия (аффинным законам):
| Величина | Зависимость от оборотов | Пример: обороты −20 % |
|---|---|---|
| Подача Q | прямо пропорционально | −20 % |
| Напор H | квадрат | −36 % |
| Мощность N | куб | −49 % |
Именно кубическая зависимость мощности объясняет, почему частотное регулирование так выгодно: небольшое снижение оборотов даёт большую экономию энергии. На объектах с переменным расходом ЧРП окупается быстро.
10. Параллельная и последовательная работа
Когда одного насоса мало или объект критичен, насосы объединяют:
- Резервирование (АВР): один рабочий, второй в горячем резерве — для бесперебойности.
- Параллельно: суммируются подачи при одном напоре — когда нужно больше воды.
- Последовательно: суммируются напоры при одной подаче — когда нужно поднять давление.
Насосы в группе должны быть согласованы по характеристикам, иначе один начнёт «передавливать» другой, и часть оборудования будет работать вне зоны КПД.
11. Методика подбора + расчётный пример
Подбор «на глаз» — главная причина того, что насос шумит, греется и быстро ломается. Правильный порядок: сначала считаем систему, потом подбираем насос.
- Определяем подачу Q — сколько жидкости нужно.
- Считаем требуемый напор H = геометрическая высота подъёма + потери напора в трубах и арматуре + требуемое давление в конечной точке.
- Уточняем среду: температура, чистота, химия — это задаёт материал и тип уплотнения.
- По кривой H–Q подбираем модель так, чтобы рабочая точка легла около максимума КПД.
- Проверяем кавитацию: NPSHa ≥ NPSHr + 0,5 м.
- Подбираем двигатель с запасом по мощности.
Мощность на валу для воды (ρ = 1 кг/дм³) считают так:
где Q в м³/ч, H в м, η — КПД в долях.
Расчётный пример
Задача. Подать 50 м³/ч воды. Геометрическая высота подъёма — 20 м. Потери напора в трубопроводе и арматуре по расчёту — 12 м.
Требуемый напор: H = 20 + 12 = 32 м.
Подбор. По каталогу подходит К 80-65-160: Q = 50 м³/ч, H = 32 м, η ≈ 0,72, NPSHr ≈ 4,0 м — рабочая точка попадает в зону максимального КПД.
Мощность на валу: N = (50 · 32 · 1) / (367 · 0,72) ≈ 6,1 кВт. С запасом берём двигатель 7,5 кВт — именно с таким этот насос и комплектуется.
Проверка на кавитацию (всас из открытого бака, подъём 3 м, потери на всасе 1,5 м, вода 20 °C): NPSHa = 10,33 − 0,24 − 3 − 1,5 ≈ 5,6 м. Сравниваем: 5,6 ≥ 4,0 + 0,5. Запас есть — кавитации не будет.
12. Области применения
Консольные насосы используют там, где важны надёжность, простой монтаж и лёгкое обслуживание — а это практически вся инженерная инфраструктура.
| Отрасль | Где работают |
|---|---|
| ЖКХ и водоснабжение | Насосные станции, циркуляция горячей воды и отопления, котельные и ЦТП, дренаж и канализация |
| Промышленность | Химия и нефтехимия, нефтегаз, пищевая и фармацевтика, металлургия, машиностроение |
| Сельское хозяйство | Полив и капельное орошение, водозабор из рек и каналов, фермерские скважины, животноводство |
| Пожаротушение | Стационарные системы, резервные насосные, модульные противопожарные установки |
| Энергетика | Циркуляция на ТЭЦ и котельных, подпиточные и охладительные установки, конденсатные насосные |
Для сельского хозяйства и ирригации, где вода может быть с песком, а давление нестабильным, часто применяют высокопроизводительные модели вроде Rovatti, Cornell и Caprari — они дают высокую подачу и устойчивы к загрязнениям.
13. Монтаж, центровка и запуск
До 80 % ранних отказов связаны не с самим насосом, а с ошибками монтажа и пусконаладки.
- Фундамент и рама. Опорная плита — на ровном жёстком основании без перекосов; раму подливают бетоном или ставят на виброопоры.
- Центровка муфты. После затяжки фундамента и подключения труб проверяют соосность валов насоса и двигателя. Несоосность — главный убийца подшипников и уплотнений.
- Трубопроводы без напряжений. Трубы не должны «висеть» на патрубках насоса — их закрепляют отдельными опорами. На всасе — минимум колен, плавные переходы, эксцентрический переходник плоскостью вверх, чтобы не копился воздух.
- Всасывающая линия. Герметична, с уклоном, при необходимости с приёмным клапаном; диаметр не меньше патрубка.
- Заливка перед пуском. Корпус и всас заполняют жидкостью, воздух стравливают.
- Пуск. Проверяют направление вращения, запускают на прикрытую напорную задвижку, затем плавно открывают, контролируя давление, ток и шум.
14. Эксплуатация и техобслуживание
Консольная схема как раз и заточена под удобное обслуживание. Базовый регламент:
| Периодичность | Что делать |
|---|---|
| Ежедневно/посменно | Контроль давления, тока, температуры подшипников, шума и вибрации, протечек уплотнения |
| Раз в 1–3 месяца | Проверка и подтяжка креплений, состояние муфты, подтяжка/долив сальника |
| Раз в 3–6 месяцев | Пополнение/замена смазки подшипников по графику производителя |
| Раз в год | Проверка центровки, состояние торцевого уплотнения, ревизия колеса и щелевых уплотнений, замер вибрации |
16. Типовые неисправности
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Нет подачи / нет напора | Не залит насос, обратное вращение, воздух во всасе, засор | Залить, проверить фазировку, загерметизировать всас, прочистить |
| Подача упала, треск «гравия» | Кавитация (мало NPSH) | Снизить подачу, увеличить подпор, проверить всас и температуру |
| Сильная вибрация | Несоосность, дисбаланс колеса, износ подшипников, работа вне BEP | Отцентровать, отбалансировать/заменить колесо, заменить подшипники |
| Перегрев подшипников | Избыток/недостаток смазки, перекос, осевые усилия | Скорректировать смазку, проверить центровку и щелевые уплотнения |
| Течь по валу | Износ сальника/торцевого уплотнения | Подтянуть/заменить уплотнение |
| Перегруз двигателя | Завышенный расход, слишком плотная/вязкая среда | Прикрыть задвижку, проверить рабочую точку и плотность среды |
17. Сравнение с другими типами насосов
| Критерий | Консольный (К) | Моноблочный (КМ) | Многоступенчатый | Погружной |
|---|---|---|---|---|
| Напор | Средний (до ~90 м) | Средний | Высокий (сотни м) | Средний–высокий |
| Ремонтопригодность | Высокая (back pull-out) | Средняя | Низкая–средняя | Низкая (нужен подъём) |
| Габариты | Крупные (рама + муфта) | Компактные | Крупные | Компактные |
| Цена | Средняя | Ниже | Выше | Средняя |
| Заливка перед пуском | Нужна | Нужна | Нужна | Не нужна |
15. Цифровизация и «умные» насосы
Даже простые консольные насосы становятся «умными». Современные агрегаты оснащают:
- датчиками давления, температуры и вибрации для контроля в реальном времени;
- частотными преобразователями — насос сам подстраивает обороты под потребность и экономит энергию;
- удалённым мониторингом через диспетчерскую, приложение или АСУ ТП.
Это позволяет перейти от обслуживания «по календарю» к обслуживанию «по состоянию»: ремонт планируют тогда, когда данные показывают реальный износ. Параллельно развиваются материалы — насосы становятся легче, тише и устойчивее к химии.
16. На что смотреть при покупке
- Соответствие рабочей точки вашей системе, а не просто «подходящие» Q и H по максимуму.
- Материальное исполнение под вашу среду и температуру.
- Тип уплотнения и доступность запасных частей (колесо, уплотнение, подшипники).
- Наличие кривых H–Q, η–Q и NPSHr в паспорте — без них подбор неполноценен.
- Сервис и сроки поставки ЗИП — для ответственных объектов важнее цены.
- Класс энергоэффективности двигателя (IE3/IE4) и возможность работы с ЧРП.
FAQ — частые вопросы
Чем консольный насос отличается от моноблочного?
У консольного (К) собственный вал и подшипники, он соединяется с двигателем муфтой и стоит на раме. У моноблочного (КМ) колесо сидит прямо на валу двигателя — компактнее, но менее удобен в ремонте.
Почему нельзя запускать насос без воды?
Центробежный насос не качает воздух и охлаждается/смазывается перекачиваемой жидкостью. «Сухой ход» за минуты перегревает торцевое уплотнение и подшипники.
Что означают цифры в маркировке вроде К 80-65-160?
80 — диаметр всасывающего патрубка, 65 — напорного, 160 — номинальный диаметр рабочего колеса (всё в мм).
Как понять, что у насоса кавитация?
Характерный треск, будто внутри гравий, падение напора и подачи, вибрация. Лечится увеличением подпора и снижением сопротивления всасывающей линии.
Можно ли регулировать насос частотником?
Да, и это самый экономичный способ: при снижении оборотов мощность падает кубически. Главное — не выходить за минимально допустимые обороты и напор.
На сколько лет рассчитан консольный насос?
При правильном подборе, монтаже и регламентном обслуживании корпус и колесо служат многие годы; расходники (уплотнение, подшипники) меняют по состоянию — обычно раз в несколько лет.
17. Заключение
Консольные центробежные насосы остаются одними из самых распространённых не по привычке, а потому что это проверенная временем, понятная и ремонтопригодная конструкция. Она компактно решает типовые задачи водоснабжения, ЖКХ, промышленности, орошения и пожаротушения, легко обслуживается и адаптируется под разные среды — от чистой воды до агрессивной химии.
Ключ к долгой и экономичной работе прост: правильно посчитать систему и попасть рабочей точкой в зону максимального КПД, проверить кавитационный запас, аккуратно смонтировать с точной центровкой и не пренебрегать профилактикой. Тогда насос будет работать тихо, надёжно и долго — а с приходом датчиков и частотного регулирования ещё и заметно экономичнее.
Нормативная база: ГОСТ 22247-96 «Насосы центробежные консольные для воды»; ISO 2858:1975; ISO 5199; технические данные модели К 80-65-160. Цифры и формулы носят справочный характер — для конкретного проекта используйте паспорта оборудования и программы подбора производителя.
